| 6吨振动台体技术参数 | |||
| 正弦推力 Sinusoidal thrust |
6400kgf | 容许偏载力矩 N×M Allowable partial load moment |
>1100 |
| 随机推力 Random thrust |
6400kgf | 运动部件等效质量 Equivalent mass of moving parts |
64kg |
| 冲击推力（6ms) Impact thrust |
12800kgf | 载荷连接点 Load connection point |
17个连接点 |
| 频率范围 Frequency Range |
DC-2.700Hz | 台面螺丝尺寸（标准） Countertop screw size (standard) |
M12 |
| 持续位移 Continuous displacement |
51mm | 台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference) |
8个在*200mm；8个在*400mm |
| 冲击位移 Impact displacement |
63.5mm | 轴向隔振频率 Axial vibration isolation frequency |
<3Hz |
| 速度 Maximum speed |
2m/s | 载荷 Maximum load |
800kg |
| 加速度 Maximum acceleration |
981m/s | 漏磁 Magnetic flux leakage |
≤1mT |
| 动圈直径 Moving circle diameter |
480mm | 尺寸（无包装）（L×W×H) Size (no packaging) |
1605mm×1130mm×1375mm |
| 一阶谐振频率 First order resonant frequency |
2250Hz | 振动台重量（无包装） Shaking table weight (no package) |
4500kg |
| 功放技术参数 | 风机技术参数 | ||
| 输出功率 Maximum output power |
60KVA | 风机功率 Fan power |
30KW |
| 信噪比 Signal to noise ratio |
>65dB | 风量 Air volume |
1.42m/s |
| 额定输出电压 Rated output voltage |
120Vrms | 风压 Wind pressure |
0.094kgf/cm |
| 功放效率 Amplifier efficiency |
>92% | 风管直径 Duct diameter |
200mm |
| 系统保护 System protection |
具有多种性能保护 | 尺寸（无包装）（L×W×H) Size (no packaging) |
990mm×1455mm×2468mm |
| 尺寸（无包装）（L×W×H) Size (no packaging) |
550mm×800mm×2070mm | 重量（无包装） Weight (no packaging) |
510kg |
| 功放重量（无包装） | 780kg | ||
| 系统工作环境要求 | 选购配置 | ||
| 温度 temperature |
0-40℃ | 水平滑台 sliding table |
垂直扩展台面 Vertical expansion of the table |
| 湿度 humidity |
0-90%不结露 | 移动装置 Mobile device |
隔热板 Insulation board |
| 电源要求 Power requirements |
3相AC,380V±10%,50Hz,115KAV | 功放远程控制 Power amplifier remote control |
夹具 Fixture |
| 压缩空气要求 Compressed air requirements |
0.6Mpa | ||
| M系列振动试验系统 | |||
| 1吨振动台体技术参数 | |||
| 正弦推力 Sinusoidal thrust |
1000kgf | 容许偏载力矩 N×M Allowable partial load moment |
>390 |
| 随机推力 Random thrust |
1000kgf | 运动部件等效质量 Equivalent mass of moving parts |
10kg |
| 冲击推力（6ms) Impact thrust |
2000kgf | 载荷连接点 Load connection point |
17个连接点 |
| 频率范围 Frequency Range |
DC-4,000Hz | 台面螺丝尺寸（标准） Countertop screw size (standard) |
M10 |
| 持续位移 Continuous displacement |
51mm | 台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference) |
8个在*100mm；8个在*200mm |
| 冲击位移 Impact displacement |
51mm | 轴向隔振频率 Axial vibration isolation frequency |
<3Hz |
| 速度 Maximum speed |
2m/s | 载荷 Maximum load |
300kg |
| 加速度 Maximum acceleration |
981m/s | 漏磁 Magnetic flux leakage |
≤1mT |
| 动圈直径 Moving circle diameter |
240mm | 尺寸（无包装）（L×W×H) Size (no packaging) |
1061mm×750mm×844mm |
| 一阶谐振频率 First order resonant frequency |
3600Hz | 振动台重量（无包装） Shaking table weight (no package) |
960kg |
| 功放技术参数 | 风机技术参数 | ||
| 输出功率 Maximum output power |
15KVA | 风机功率 Fan power |
4KW |
| 信噪比 Signal to noise ratio |
>65dB | 风量 Air volume |
0.38m/s |
| 额定输出电压 Rated output voltage |
120Vrms | 风压 Wind pressure |
0.048kgf/cm |
| 功放效率 Amplifier efficiency |
>92% | 风管直径 Duct diameter |
125mm |
| 系统保护 System protection |
具有多种性能保护 | 尺寸（无包装）（L×W×H) Size (no packaging) |
590mm×764mm×1280mm |
| 尺寸（无包装）（L×W×H) Size (no packaging) |
550mm×800mm×2070mm | 重量（无包装） Weight (no packaging) |
150kg |
| 功放重量（无包装） | 420kg | ||
| 系统工作环境要求 | 选购配置 | ||
| 温度 temperature |
0-40℃ | 水平滑台 sliding table |
垂直扩展台面 Vertical expansion of the table |
| 湿度 humidity |
0-90%不结露 | 移动装置 Mobile device |
隔热板 Insulation board |
| 电源要求 Power requirements |
3相AC,380V±10%,50Hz,26KAV | 功放远程控制 Power amplifier remote control |
夹具 Fixture |
| 压缩空气要求 Compressed air requirements |
0.6Mpa | ||
| M系列振动试验系统 | |||
| 2吨振动台体技术参数 | |||
| 正弦推力 Sinusoidal thrust |
2200kgf | 容许偏载力矩 N×M Allowable partial load moment |
>500 |
| 随机推力 Random thrust |
2200kgf | 运动部件等效质量 Equivalent mass of moving parts |
22kg |
| 冲击推力（6ms) Impact thrust |
4400kgf | 载荷连接点 Load connection point |
16个连接点 |
| 频率范围 Frequency Range |
DC-3,000Hz | 台面螺丝尺寸（标准） Countertop screw size (standard) |
M10 |
| 持续位移 Continuous displacement |
51mm | 台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference) |
8个在*120mm；8个在*250mm |
| 冲击位移 Impact displacement |
51mm | 轴向隔振频率 Axial vibration isolation frequency |
<3Hz |
| 速度 Maximum speed |
2m/s | 载荷 Maximum load |
300kg |
| 加速度 Maximum acceleration |
981m/s | 漏磁 Magnetic flux leakage |
≤1mT |
| 动圈直径 Moving circle diameter |
320mm | 尺寸（无包装）（L×W×H) Size (no packaging) |
1189mm×780mm×1080mm |
| 一阶谐振频率 First order resonant frequency |
2600Hz | 振动台重量（无包装） Shaking table weight (no package) |
1650kg |
| 功放技术参数 | 风机技术参数 | ||
| 输出功率 Maximum output power |
20KVA | 风机功率 Fan power |
7.5KW |
| 信噪比 Signal to noise ratio |
>65dB | 风量 Air volume |
0.68m/s |
| 额定输出电压 Rated output voltage |
120Vrms | 风压 Wind pressure |
0.059kgf/cm |
| 功放效率 Amplifier efficiency |
>92% | 风管直径 Duct diameter |
200mm |
| 系统保护 System protection |
具有多种性能保护 | 尺寸（无包装）（L×W×H) Size (no packaging) |
950mm×794mm×1700mm |
| 尺寸（无包装）（L×W×H) Size (no packaging) |
550mm×800mm×1850mm | 重量（无包装） Weight (no packaging) |
230kg |
| 功放重量（无包装） | 500kg | ||
| 系统工作环境要求 | 选购配置 | ||
| 温度 temperature |
0-40℃ | 水平滑台 sliding table |
垂直扩展台面 Vertical expansion of the table |
| 湿度 humidity |
0-90%不结露 | 移动装置 Mobile device |
隔热板 Insulation board |
| 电源要求 Power requirements |
3相AC,380V±10%,50Hz,40KAV | 功放远程控制 Power amplifier remote control |
夹具 Fixture |
| 压缩空气要求 Compressed air requirements |
0.6Mpa | ||
| M系列振动试验系统 | |||
| 4吨振动台体技术参数 | |||
| 正弦推力 Sinusoidal thrust |
4000kgf | 容许偏载力矩 N×M Allowable partial load moment |
>500 |
| 随机推力 Random thrust |
4000kgf | 运动部件等效质量 Equivalent mass of moving parts |
34/27kg |
| 冲击推力（6ms) Impact thrust |
8000kgf | 载荷连接点 Load connection point |
16个连接点 |
| 频率范围 Frequency Range |
DC-2,800Hz | 台面螺丝尺寸（标准） Countertop screw size (standard) |
M10 |
| 持续位移 Continuous displacement |
51mm | 台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference) |
8个在*150mm；8个在*300mm |
| 冲击位移 Impact displacement |
63.5mm | 轴向隔振频率 Axial vibration isolation frequency |
<3Hz |
| 速度 Maximum speed |
2m/s | 载荷 Maximum load |
500kg |
| 加速度 Maximum acceleration |
981m/s | 漏磁 Magnetic flux leakage |
≤1mT |
| 动圈直径 Moving circle diameter |
370mm | 尺寸（无包装）（L×W×H) Size (no packaging) |
1336mm×860mm×1178mm |
| 一阶谐振频率 First order resonant frequency |
2400/2200Hz | 振动台重量（无包装） Shaking table weight (no package) |
2470kg |
| 功放技术参数 | 风机技术参数 | ||
| 输出功率 Maximum output power |
40KVA | 风机功率 Fan power |
15KW |
| 信噪比 Signal to noise ratio |
>65dB | 风量 Air volume |
1.36m/s |
| 额定输出电压 Rated output voltage |
120Vrms | 风压 Wind pressure |
0.059kgf/cm |
| 功放效率 Amplifier efficiency |
>92% | 风管直径 Duct diameter |
200mm |
| 系统保护 System protection |
具有多种性能保护 | 尺寸（无包装）（L×W×H) Size (no packaging) |
1050mm×897mm×1970mm |
| 尺寸（无包装）（L×W×H) Size (no packaging) |
550mm×800mm×1850mm | 重量（无包装） Weight (no packaging) |
320kg |
| 功放重量（无包装） | 620kg | ||
| 系统工作环境要求 | 选购配置 | ||
| 温度 temperature |
0-40℃ | 水平滑台 sliding table |
垂直扩展台面 Vertical expansion of the table |
| 湿度 humidity |
0-90%不结露 | 移动装置 Mobile device |
隔热板 Insulation board |
| 电源要求 Power requirements |
3相AC,380V±10%,50Hz,65KAV | 功放远程控制 Power amplifier remote control |
夹具 Fixture |
| 压缩空气要求 Compressed air requirements |
0.6Mpa | ||
| M系列振动试验系统 | |||
| 3吨振动台体技术参数 | |||
| 正弦推力 Sinusoidal thrust |
3400kgf | 容许偏载力矩 N×M Allowable partial load moment |
>500 |
| 随机推力 Random thrust |
3400kgf | 运动部件等效质量 Equivalent mass of moving parts |
34/27kg |
| 冲击推力（6ms) Impact thrust |
6800kgf | 载荷连接点 Load connection point |
16个连接点 |
| 频率范围 Frequency Range |
DC-2,800Hz | 台面螺丝尺寸（标准） Countertop screw size (standard) |
M10 |
| 持续位移 Continuous displacement |
51mm | 台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference) |
8个在*150mm；8个在*300mm |
| 冲击位移 Impact displacement |
63.5mm | 轴向隔振频率 Axial vibration isolation frequency |
<3Hz |
| 速度 Maximum speed |
2m/s | 载荷 Maximum load |
500kg |
| 加速度 Maximum acceleration |
981m/s | 漏磁 Magnetic flux leakage |
≤1mT |
| 动圈直径 Moving circle diameter |
370mm | 尺寸（无包装）（L×W×H) Size (no packaging) |
1336mm×860mm×1178mm |
| 一阶谐振频率 First order resonant frequency |
2400/2200Hz | 振动台重量（无包装） Shaking table weight (no package) |
2470kg |
| 功放技术参数 | 风机技术参数 | ||
| 输出功率 Maximum output power |
35KVA | 风机功率 Fan power |
15KW |
| 信噪比 Signal to noise ratio |
>65dB | 风量 Air volume |
1.36m/s |
| 额定输出电压 Rated output voltage |
120Vrms | 风压 Wind pressure |
0.075kgf/cm |
| 功放效率 Amplifier efficiency |
>92% | 风管直径 Duct diameter |
200mm |
| 系统保护 System protection |
具有多种性能保护 | 尺寸（无包装）（L×W×H) Size (no packaging) |
1050mm×897mm×1970mm |
| 尺寸（无包装）（L×W×H) Size (no packaging) |
550mm×800mm×1850mm | 重量（无包装） Weight (no packaging) |
320kg |
| 功放重量（无包装） | 510kg | ||
| 系统工作环境要求 | 选购配置 | ||
| 温度 temperature |
0-40℃ | 水平滑台 sliding table |
垂直扩展台面 Vertical expansion of the table |
| 湿度 humidity |
0-90%不结露 | 移动装置 Mobile device |
隔热板 Insulation board |
| 电源要求 Power requirements |
3相AC,380V±10%,50Hz,60KAV | 功放远程控制 Power amplifier remote control |
夹具 Fixture |
| 压缩空气要求 Compressed air requirements |
0.6Mpa | ||
| M系列振动试验系统 | |||
| 5吨振动台体技术参数 | |||
| 正弦推力 Sinusoidal thrust |
5500kgf | 容许偏载力矩 N×M Allowable partial load moment |
>1000 |
| 随机推力 Random thrust |
5500kgf | 运动部件等效质量 Equivalent mass of moving parts |
55/43kg |
| 冲击推力（6ms) Impact thrust |
11000kgf | 载荷连接点 Load connection point |
17个连接点 |
| 频率范围 Frequency Range |
DC-2,700Hz | 台面螺丝尺寸（标准） Countertop screw size (standard) |
M12 |
| 持续位移 Continuous displacement |
51mm | 台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference) |
8个在*200mm；8个在*400mm |
| 冲击位移 Impact displacement |
51mm | 轴向隔振频率 Axial vibration isolation frequency |
<3Hz |
| 速度 Maximum speed |
2m/s | 载荷 Maximum load |
1000kg |
| 加速度 Maximum acceleration |
981m/s | 漏磁 Magnetic flux leakage |
≤1mT |
| 动圈直径 Moving circle diameter |
445mm | 尺寸（无包装）（L×W×H) Size (no packaging) |
1605mm×1130mm×1375mm |
| 一阶谐振频率 First order resonant frequency |
2500/2300Hz | 振动台重量（无包装） Shaking table weight (no package) |
4500kg |
| 功放技术参数 | 风机技术参数 | ||
| 输出功率 Maximum output power |
35KVA | 风机功率 Fan power |
15KW |
| 信噪比 Signal to noise ratio |
>65dB | 风量 Air volume |
1.36m/s |
| 额定输出电压 Rated output voltage |
120Vrms | 风压 Wind pressure |
0.075kgf/cm |
| 功放效率 Amplifier efficiency |
>92% | 风管直径 Duct diameter |
200mm |
| 系统保护 System protection |
具有多种性能保护 | 尺寸（无包装）（L×W×H) Size (no packaging) |
1050mm×897mm×1970mm |
| 尺寸（无包装）（L×W×H) Size (no packaging) |
550mm×800mm×1850mm | 重量（无包装） Weight (no packaging) |
320kg |
| 功放重量（无包装） | 510kg | ||
| 系统工作环境要求 | 选购配置 | ||
| 温度 temperature |
0-40℃ | 水平滑台 sliding table |
垂直扩展台面 Vertical expansion of the table |
| 湿度 humidity |
0-90%不结露 | 移动装置 Mobile device |
隔热板 Insulation board |
| 电源要求 Power requirements |
3相AC,380V±10%,50Hz,60KAV | 功放远程控制 Power amplifier remote control |
夹具 Fixture |
| 压缩空气要求 Compressed air requirements |
0.6Mpa | ||

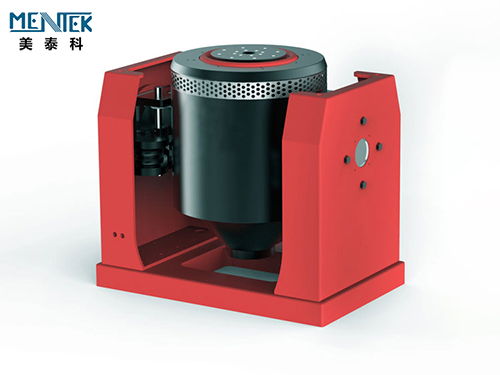

| M系列振动试验系统 | |||
| 6吨振动台体技术参数 | |||
| 正弦推力 Sinusoidal thrust |
6400kgf | 容许偏载力矩 N×M Allowable partial load moment |
>1100 |
| 随机推力 Random thrust |
6400kgf | 运动部件等效质量 Equivalent mass of moving parts |
64kg |
| 冲击推力（6ms) Impact thrust |
12800kgf | 载荷连接点 Load connection point |
17个连接点 |
| 频率范围 Frequency Range |
DC-2,700Hz | 台面螺丝尺寸（标准） Countertop screw size (standard) |
M12 |
| 持续位移 Continuous displacement |
51mm | 台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference) |
8个在*200mm；8个在*400mm |
| 冲击位移 Impact displacement |
51mm | 轴向隔振频率 Axial vibration isolation frequency |
<3Hz |
| 速度 Maximum speed |
2m/s | 载荷 Maximum load |
800kg |
| 加速度 Maximum acceleration |
981m/s | 漏磁 Magnetic flux leakage |
≤1mT |
| 动圈直径 Moving circle diameter |
480mm | 尺寸（无包装）（L×W×H) Size (no packaging) |
1605mm×1130mm×1375mm |
| 一阶谐振频率 First order resonant frequency |
2250Hz | 振动台重量（无包装） Shaking table weight (no package) |
4500kg |
| 功放技术参数 | 风机技术参数 | ||
| 输出功率 Maximum output power |
60KVA | 风机功率 Fan power |
30KW |
| 信噪比 Signal to noise ratio |
>65dB | 风量 Air volume |
1.42m/s |
| 额定输出电压 Rated output voltage |
120Vrms | 风压 Wind pressure |
0.094kgf/cm |
| 功放效率 Amplifier efficiency |
>92% | 风管直径 Duct diameter |
200mm |
| 系统保护 System protection |
具有多种性能保护 | 尺寸（无包装）（L×W×H) Size (no packaging) |
990mm×1455mm×24680mm |
| 尺寸（无包装）（L×W×H) Size (no packaging) |
550mm×800mm×2070mm | 重量（无包装） Weight (no packaging) |
510kg |
| 功放重量（无包装） | 780kg | ||
| 系统工作环境要求 | 选购配置 | ||
| 温度 temperature |
0-40℃ | 水平滑台 sliding table |
垂直扩展台面 Vertical expansion of the table |
| 湿度 humidity |
0-90%不结露 | 移动装置 Mobile device |
隔热板 Insulation board |
| 电源要求 Power requirements |
3相AC,380V±10%,50Hz,115KAV | 功放远程控制 Power amplifier remote control |
夹具 Fixture |
| 压缩空气要求 Compressed air requirements |
0.6Mpa | ||

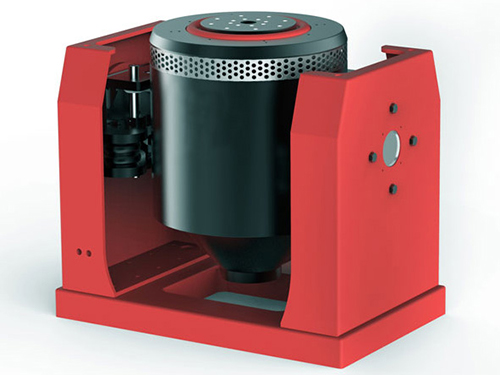

| M系列振动试验系统 | |||
| 7吨振动台体技术参数 | |||
| 正弦推力 Sinusoidal thrust |
7000kgf | 容许偏载力矩 N×M Allowable partial load moment |
>1100 |
| 随机推力 Random thrust |
7000kgf | 运动部件等效质量 Equivalent mass of moving parts |
64kg |
| 冲击推力（6ms) Impact thrust |
14000kgf | 载荷连接点 Load connection point |
17个连接点 |
| 频率范围 Frequency Range |
DC-2,500Hz | 台面螺丝尺寸（标准） Countertop screw size (standard) |
M12 |
| 持续位移 Continuous displacement |
51mm | 台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference) |
8个在*200mm；8个在*400mm |
| 冲击位移 Impact displacement |
63.5mm | 轴向隔振频率 Axial vibration isolation frequency |
<3Hz |
| 速度 Maximum speed |
2m/s | 载荷 Maximum load |
1200kg |
| 加速度 Maximum acceleration |
981m/s | 漏磁 Magnetic flux leakage |
≤1mT |
| 动圈直径 Moving circle diameter |
480mm | 尺寸（无包装）（L×W×H) Size (no packaging) |
1605mm×1130mm×1342mm |
| 一阶谐振频率 First order resonant frequency |
2250Hz | 振动台重量（无包装） Shaking table weight (no package) |
4500kg |
| 功放技术参数 | 风机技术参数 | ||
| 输出功率 Maximum output power |
66KVA | 风机功率 Fan power |
30KW |
| 信噪比 Signal to noise ratio |
>65dB | 风量 Air volume |
1.42m/s |
| 额定输出电压 Rated output voltage |
120Vrms | 风压 Wind pressure |
0.094kgf/cm |
| 功放效率 Amplifier efficiency |
>92% | 风管直径 Duct diameter |
200mm |
| 系统保护 System protection |
具有多种性能保护 | 尺寸（无包装）（L×W×H) Size (no packaging) |
990mm×1455mm×24680mm |
| 尺寸（无包装）（L×W×H) Size (no packaging) |
550mm×800mm×2070mm | 重量（无包装） Weight (no packaging) |
510kg |
| 功放重量（无包装） | 810kg | ||
| 系统工作环境要求 | 选购配置 | ||
| 温度 temperature |
0-40℃ | 水平滑台 sliding table |
垂直扩展台面 Vertical expansion of the table |
| 湿度 humidity |
0-90%不结露 | 移动装置 Mobile device |
隔热板 Insulation board |
| 电源要求 Power requirements |
3相AC,380V±10%,50Hz,125KAV | 功放远程控制 Power amplifier remote control |
夹具 Fixture |
| 压缩空气要求 Compressed air requirements |
0.6Mpa | ||
