HE系列扩展台面＆夹具

产品用途
　　在实际振动试验时，试件或夹具往往会大于电动台动圈台面，这时就需要对原来的台面进行扩展，常用办法是安装一个辅助扩展台面。在工作频率、台面重量、台面加速度、幅值均匀度和横向运动等方面，对扩展台面都有较严格的要求。
　　HE系列的扩展台面为垂直方向测试提供比动圈更大的安装台面。扩展台面由质量较轻的镁台金或铝台金材料制作而成，具有较高的强度重量比。针对小规格的夹具，可以选择价格较为便宜的铝台金材料，对整体质量增加较小。扩展台面可U同时对多个项目进行测试，减少测试时目。配有载荷支撑导向的扩展台面可以可靠的安装和测试大尺寸的试件，降低损坏振动台悬挂系统的风险。带导向扩展台面可以用于模拟在恶劣的运输条件下，对大而重的设备进行测试，还可已用于增加了额外限制条件和负载的、测试条件较为苛刻的设备进行测试。
　　夹具同样可以全按照客户的测试样品的安装需要进行设计制作。立方型、L型T型夹具可以用于对多个小规格零件的测试。对于三轴向测试，立方型、L型和T型夹具为客户的首选，不需要增加水平滑台。
　　夹具的设计采月FEM计算的软件，从而可以保证设计出动态性能优越的夹具。

产品特点
　　精加工台面，表面均匀
　　对总运动质量有要求，可选月镁台金夹具
　　FEM夹具设计
　　圆形、方形和八边形扩展台面
　　可用频率达2,OOOHz
　　可利用隔热垫与温控箱配台使用
　　经济高效的扩展试验方式
　　一阶共振频率高，由尺寸决定
　　台面安装螺孔尺寸可选
　　与客户现有的振动台系统设计配台使用

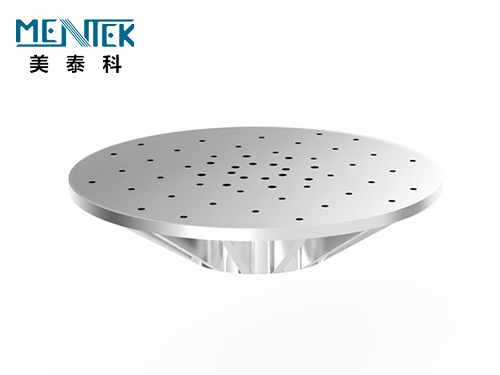

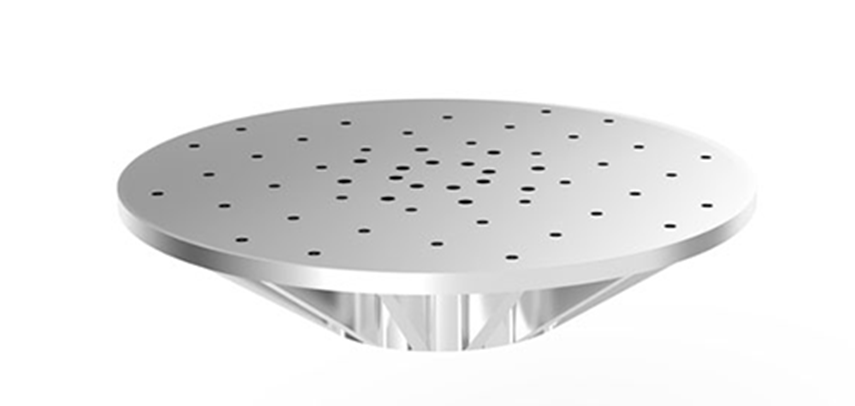

　HE系列垂直扩展台面

1、下表中等效质量和使用效率范围均代表铝制垂直扩展台，镁制扩展台等效质量下降为同型号铝制扩展台的65％，使月频率范围下降为同型号铝制扩展台的90％。
2、标准布孔：
　　HE 300SQ／A(HE 300 RD／A)～HE 500S0／A(HE 500 RD／A)采用80x 80mm矩形布孔；
　　HE 600SQ／A(HE 600 RD／A)～HEl200 SQ／A(HEl200 RD／A)采用100x100mm矩形布孔。
3、订购扩展台标准写法。

　方形垂直扩展台参数

　圆形垂直扩展台参数
